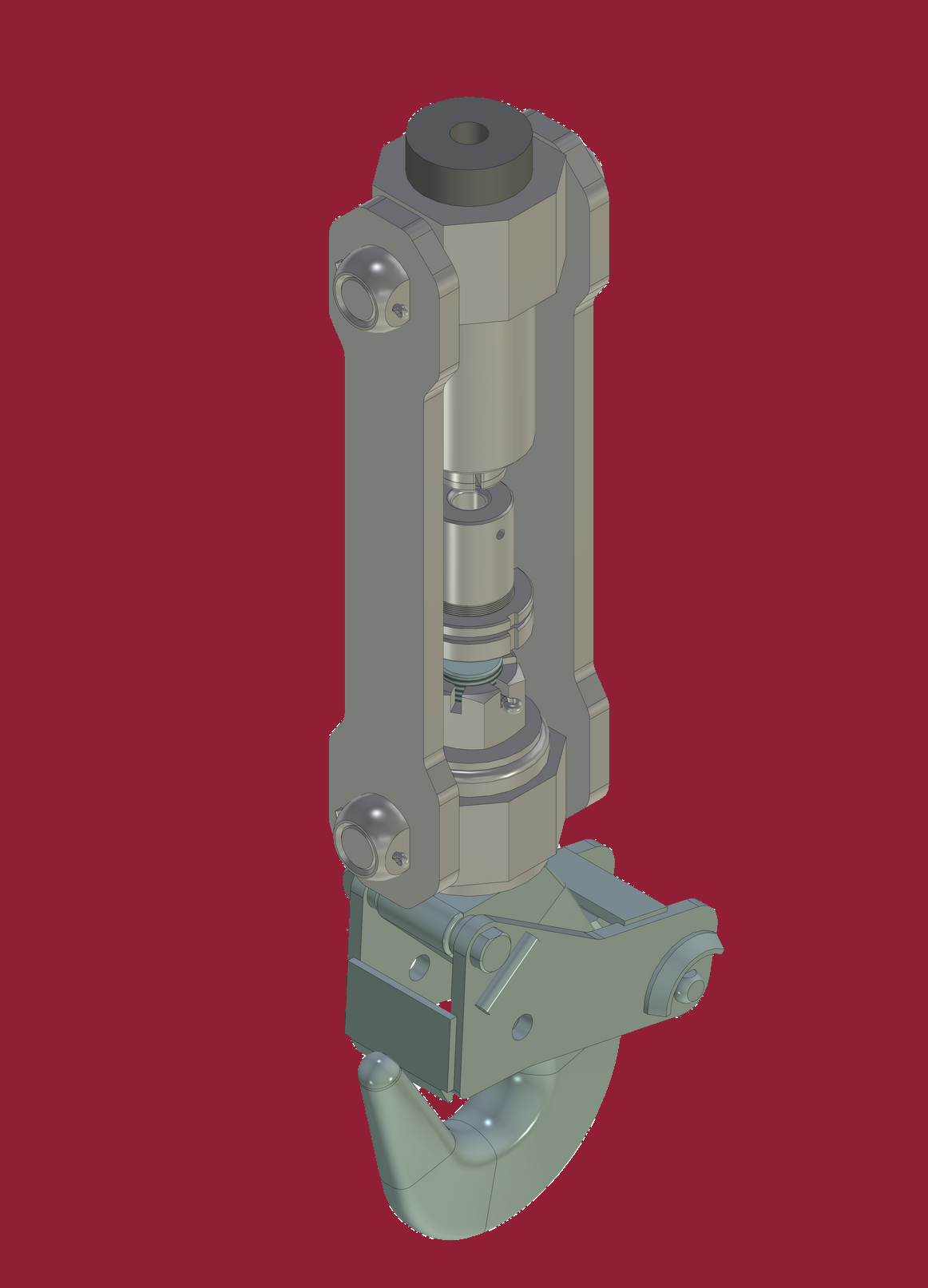

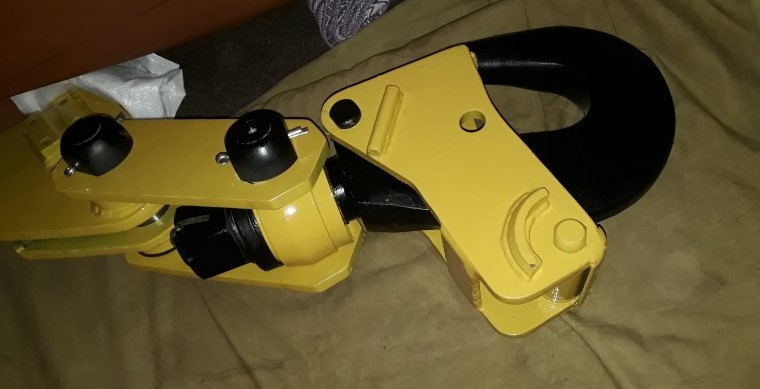

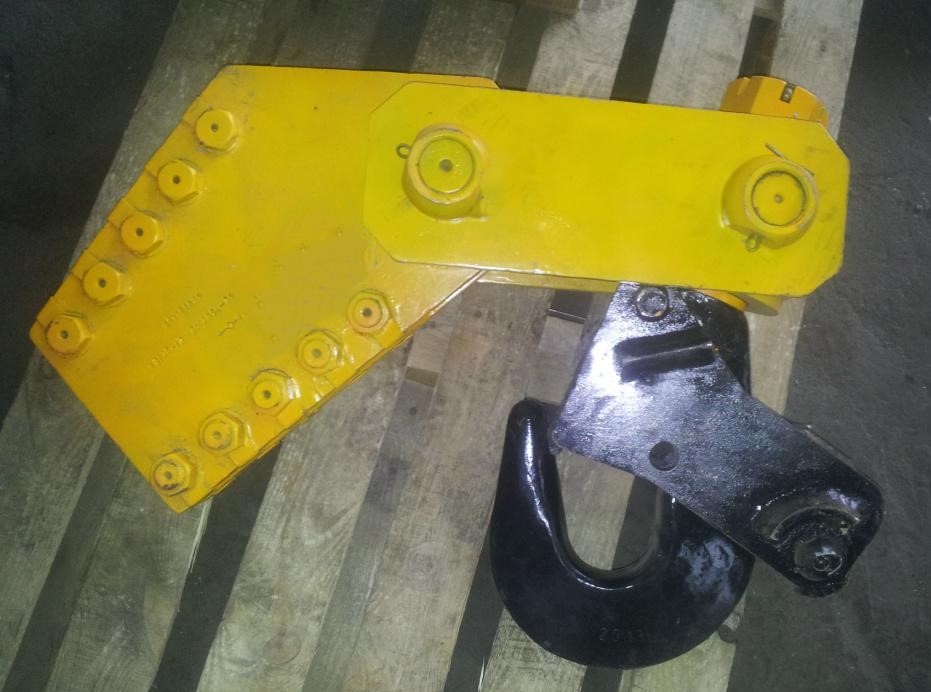

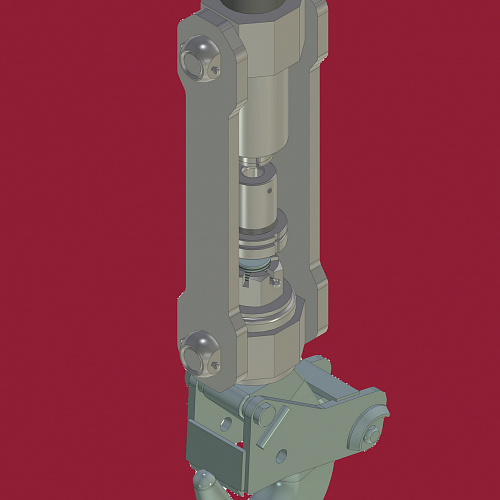

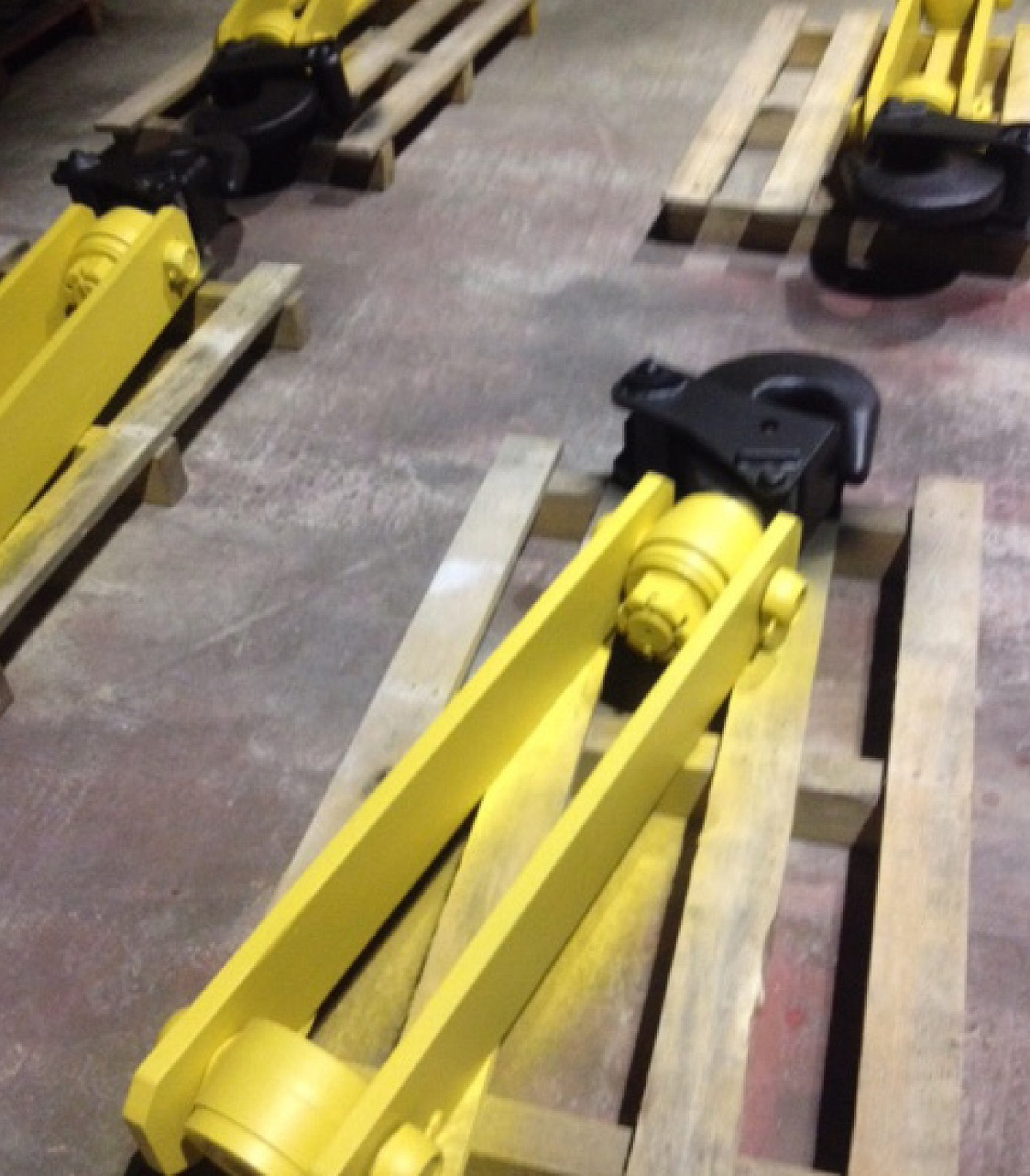

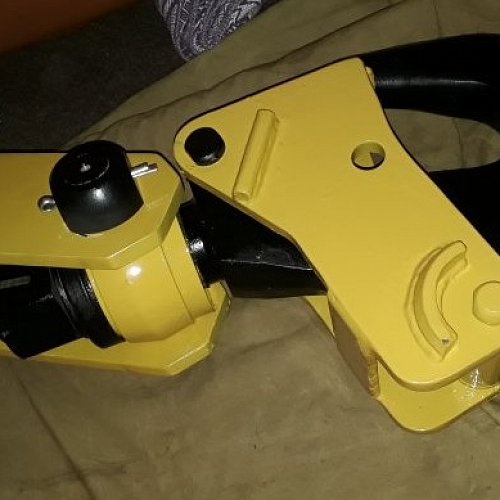

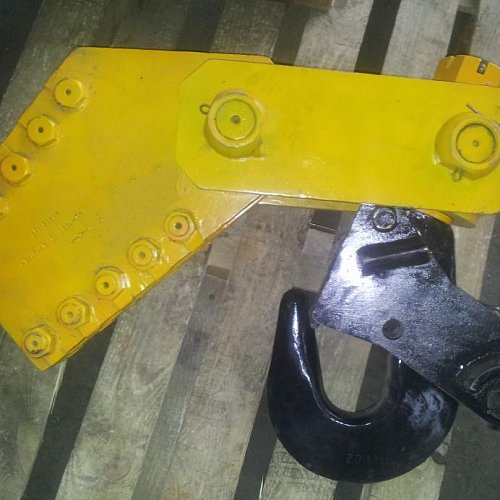

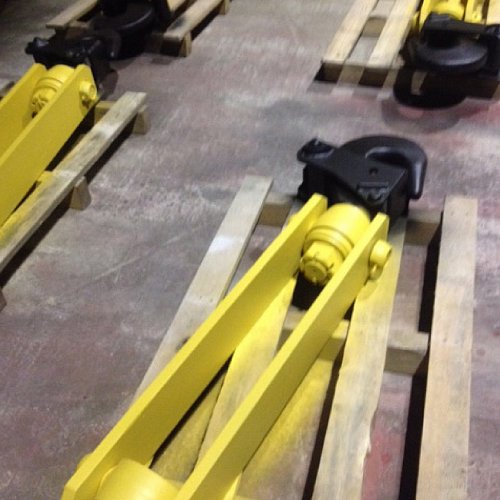

Прицепные устройства представляют собой механизм соединения каната различной конструкции с крюком на который навешивается проходческая бадья для проходки и углубки вертикальных стволов шахт в горной промышленности.
Прицепные устройства типа УПЗ с клиновой втулкой предназначены для присоединения подъемных канатов закрытого типа к проходческим бадьям.
Прицепные устройства типа УПП применяются для навешивания проходческих бадей к прядевому канату.
|
Типоразмер прицепного устройства |
Основные параметры и размеры |
|||||
|
Грузоподъемность, т, не более |
Диаметр подъемного каната, мм |
Габариты, мм. |
Масса, кг |
|||
|
Длина до торца втулки |
Длина до амортизатора |
Размеры в плане, мм |
||||
|
УПП-2,8 |
2,8 |
18…20 |
805 |
1335 |
156х280 |
85 |
|
20…23 |
84 |
|||||
|
23…26 |
865 |
1455 |
92 |
|||
|
УПП-5 |
5 |
22…23 |
975 |
1705 |
172х340 |
112 |
|
23…26 |
113 |
|||||
|
26…30 |
114 |
|||||
|
30…35 |
1015 |
1745 |
118 |
|||
|
УПП-8 |
8 |
34…36 |
1120 |
1770 |
172х340 |
165 |
|
36…38 |
||||||
|
УПП-13,5 |
13,5 |
40 |
1275 |
2000 |
186х410 |
280 |
|
Типоразмер прицепного устройства |
Статическая нагрузка, кН |
Диаметр закрытого каната, мм |
Основные размеры, мм |
|
|
Высота устройства с крюком, мм |
Размеры крюка в плане |
|||
|
УПЗ-4-20 |
40 |
20 |
1065 |
172х340 |
|
УПЗ-5-22 |
50 |
22 |
1171 |
172х340 |
|
УПЗ-5-25 |
50 |
25 |
1172 |
172х340 |
|
УПЗ -8-25 |
80 |
25 |
1171 |
172х340 |
|
УПЗ -8-27 |
80 |
27 |
1172 |
172х340 |
|
УПЗ -8-30 |
80 |
30 |
1231 |
172х340 |
|
УПЗ -11-33 |
110 |
33 |
1368 |
186х380 |
|
УПЗ -11-36 |
110 |
36 |
1368 |
186х380 |
|
УПЗ -15-36 |
150 |
36 |
1490 |
186х380 |
|
УПЗ -15-36 |
150 |
38 |
1490 |
186х380 |
