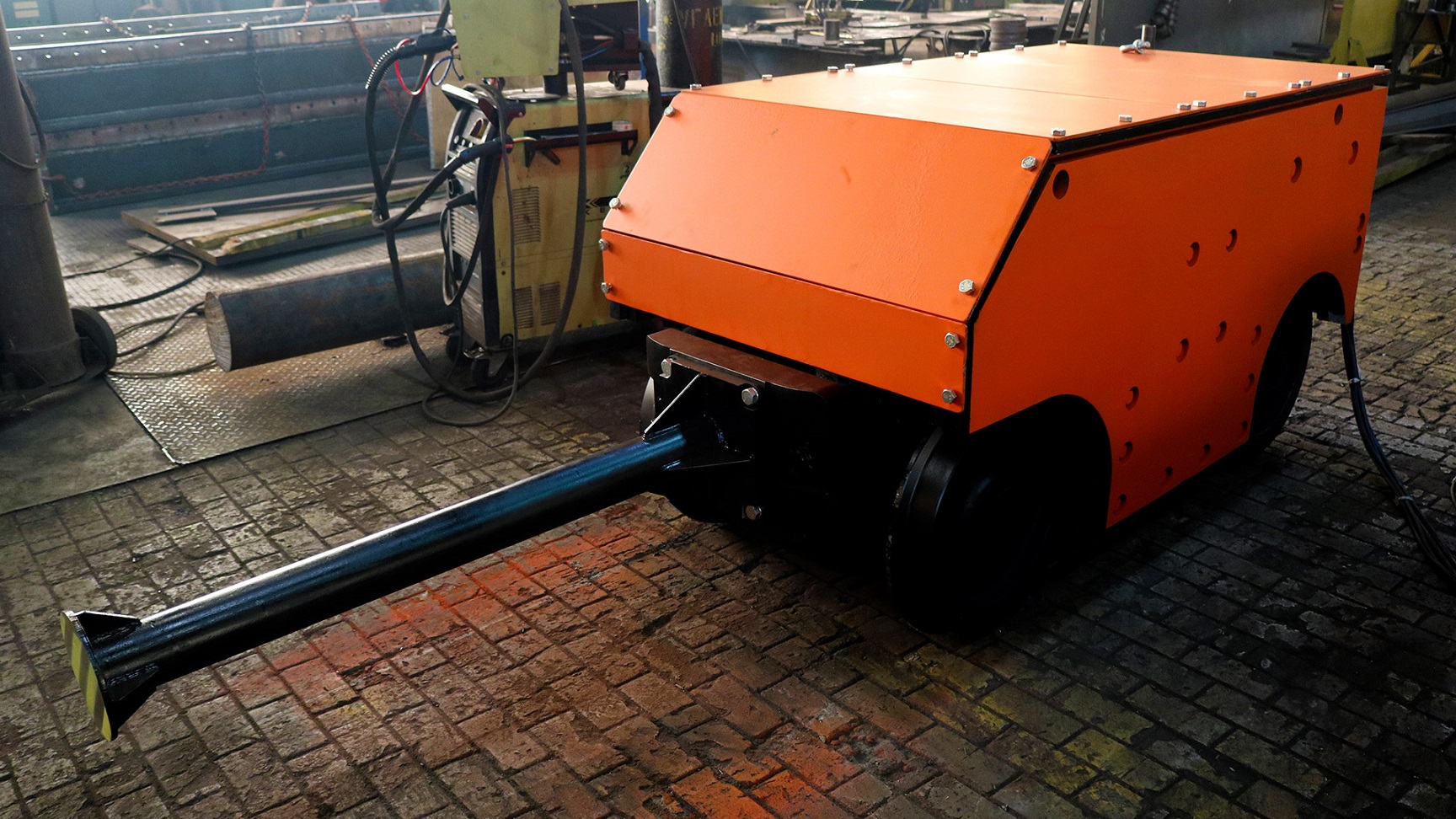

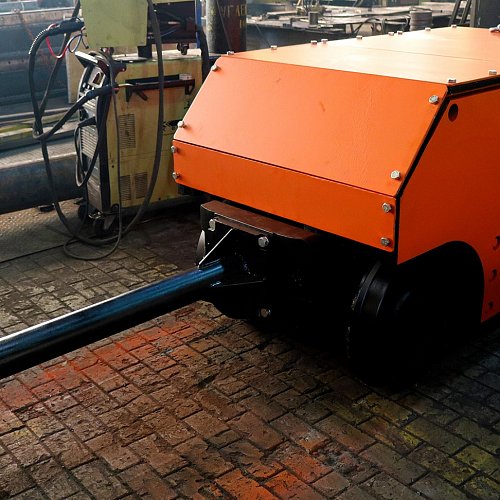

Толкатель самоходный ТС предназначен для обмена вагонеток в клетях и опрокидывателях, в схемах обмена вагонов с перестановочными тележками, для обработки и буксировки вагонов и площадок по рельсовым путям в клеть и из нее в надшахтные здания. Толкатели представляют собой самоходную тележку, передвигающуюся по рельсам, с приводом от электродвигателя, имеющего две скорости вращения.
Применение:
- Перемещение гружёных вагонеток в сложных условиях.
- Работа на временных и вспомогательных участках.
- Интеграция с автоматизированными системами транспорта.
|
Наименование параметров |
ТС - 11 |
ТС-11-1 |
ТС-5,5-1 |
ТС-5,5 |
|
Толкающее усилие, кг |
1000 |
600 |
||
|
Колея, мм |
750 |
900 |
600 |
750 |
|
Скорость толкателя ( рабочая), м/сек |
0,8 |
|||
|
Максимальный вес перемещаемых вагонеток, т |
20 |
10 |
||
|
Сцепной вес |
5,2 |
3 |
||
|
Число ведущих осей, шт. |
2 |
|||
|
Длина рабочего хода, м |
4-30 |
|||
|
Расчетный уклон на участке работы толкателя, % |
12 |
|||
|
Расчетное число циклов, цикл/час |
75 |
|||
|
Привод толкателя: |
Крановый электродвигатель |
|||
|
а) тип электродвигателя |
МТКН412-6/16 У1 |
МТКН411-6/16 У1 |
||
|
б) мощность, кВт |
11/3,5 |
7,5/2,4 |
||
|
в) скорость вращения, об/мин |
325-950 |
320-930 |
||
|
Редуктор толкателя |
|
|||
|
а) тип |
ВК-475 |
|||
|
б) передаточное число |
20 |
|||
|
Рабочий тормоз |
ТКГ - 200 |
|||
|
Управление толкателем |
Автоматическое или дистанционное с автоматической остановкой в крайних положениях |
|||
|
Питание электродвигателя |
Гибким кабелем |
|||
|
Габаритные размеры, мм |
|
|||
|
а) длина |
2100 |
|||
|
б) высота |
1000 |
|||
|
Клиренс, мм |
50 |
|||
