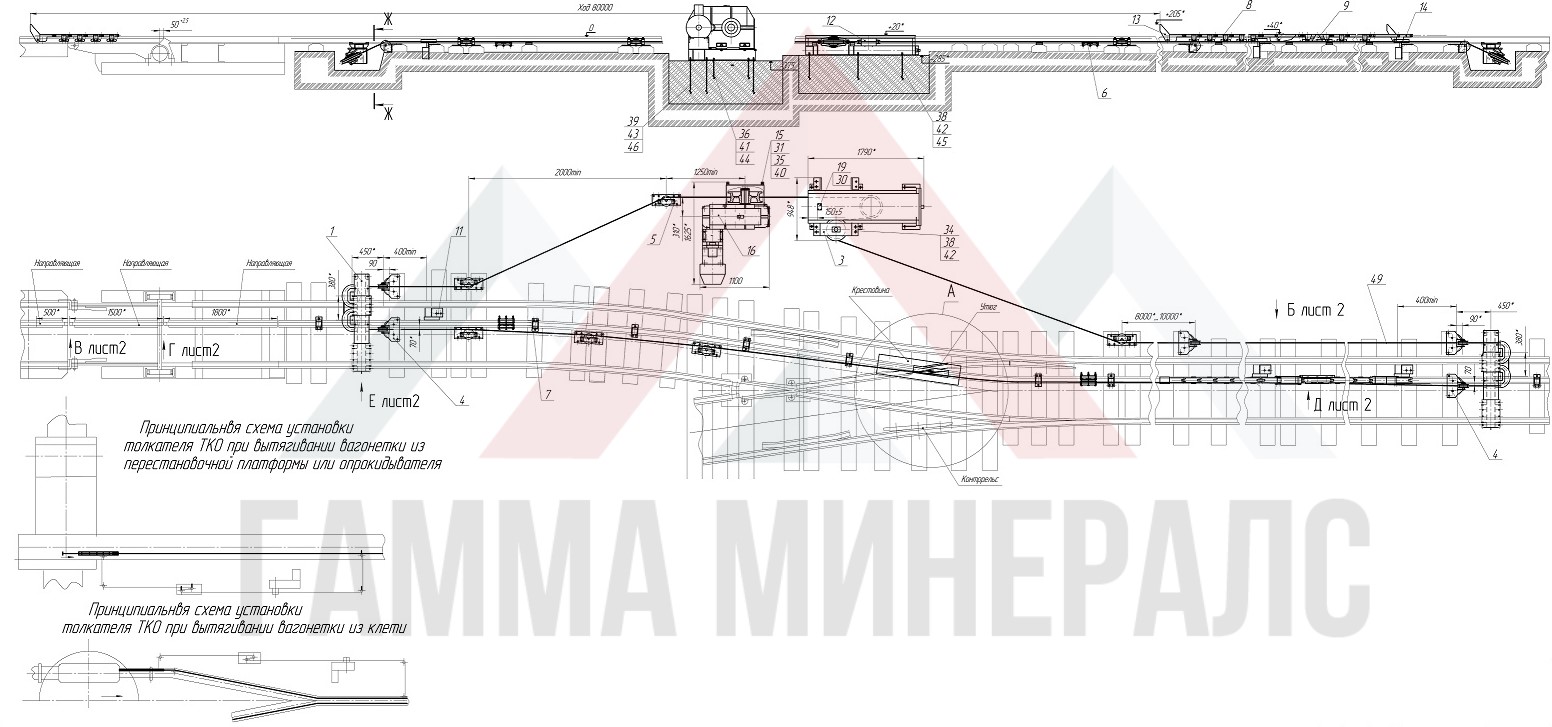

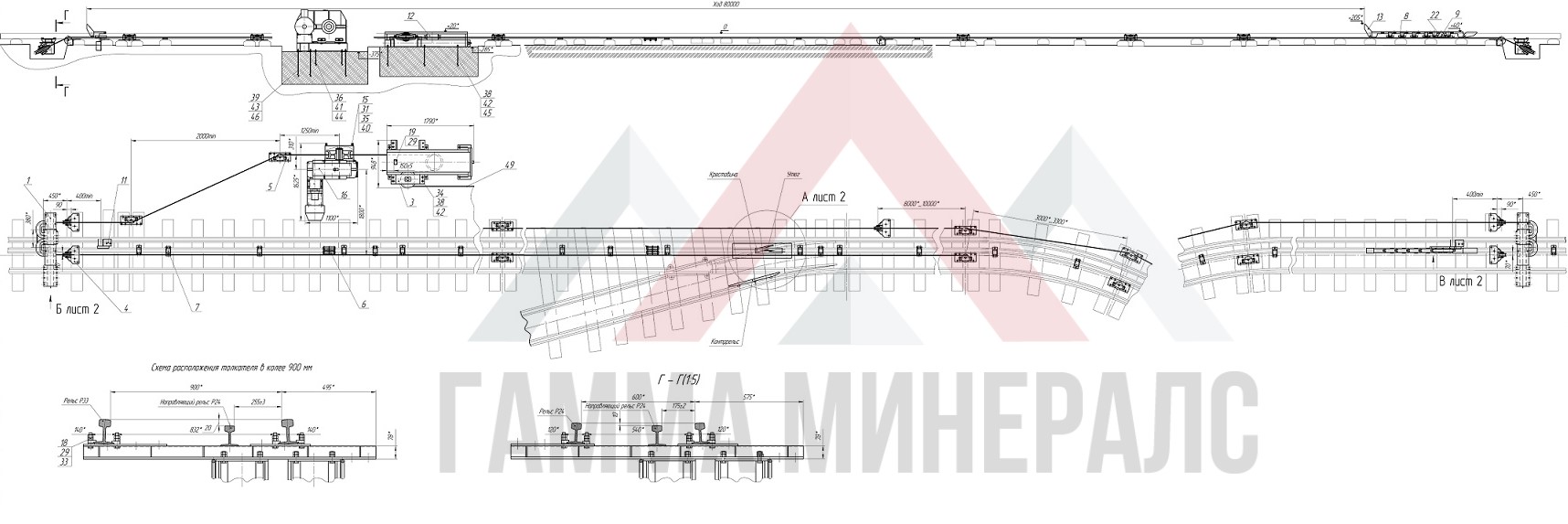

Толкатели канатные ТКО 16-80 предназначены для проталкивания одиночных вагонеток и составов по откаточным путям, а исполнение толкателя ТКО 16-80-01 для обмена вагонеток в клетях, вытягивания одиночных вагонеток из клетей, перестановочных платформ и круговых опрокидывателей на шахтах угольной и горно-рудной промышленности.
Применение:
- Перемещение гружёных вагонеток по рельсовым путям.
- Интеграция с системами подземного транспорта.
- Работа в комплексе с подъёмными механизмами.
|
Наименование, основные параметры и размеры |
Нормы по исполнениям |
|
|
ТКО16-80 |
ТКО16-80-01 |
|
|
Толкающее усилие (разность статических натяжений ветвей каната на шкиве), Н, не более |
16000 |
|
|
Ход кулака, мм, от |
10400 |
|
|
до |
80000 |
|
|
Скорость кулака, м/с, не более |
0,6 |
|
|
Узел вагонетки, на который воздействует кулак толкателя: |
|
|
|
- вагонетки с крюковой сцепки |
Ось колесной пары |
|
|
- вагонетки с автосцепкой |
Кронштейны на торцевой части рамы ниже ее уровня |
|
|
Электродвигатель: |
|
|
|
Тип |
ВРП 160 М6 |
|
|
Мощность, кВт |
15 |
|
|
Число оборотов, об/мин |
1000 |
|
|
Редуктор: |
|
|
|
Тип |
Ц2У-315Н |
|
|
Передаточное число |
50 |
|
|
Диаметр шкива трения, мм |
450 |
|
|
Тяговый орган |
Канат 16,5Г-I-Ж-О-Н-1568 (160) ГОСТ 3077-80 |
|
|
Масса, кг |
3890 |
4190 |
