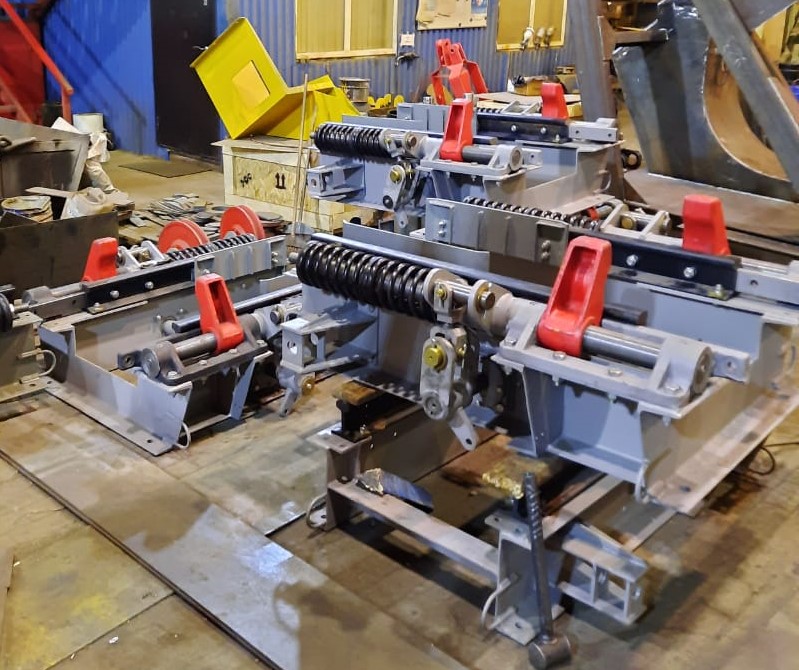

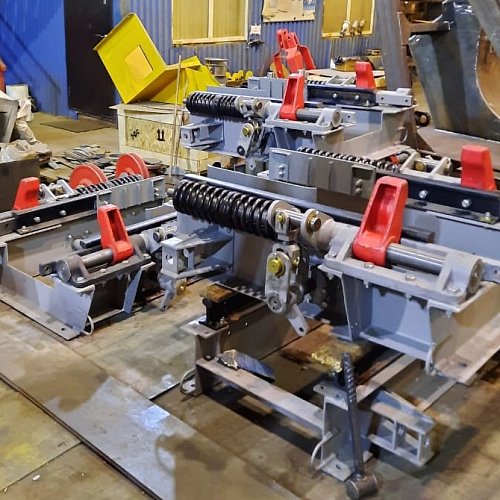

Стопоры путевые типа СП используются для остановки и удержания на откаточных путях грузовых
вагонеток, которые движутся в одном направлении. Изготавливаются с энергией стопорения от 200 до 800 кгс/м, на ширину колеи от 600 до 900 мм, с электрическим, пневматическим и гидравлическим приводом.
Применение:
- Фиксация вагонеток на погрузочных пунктах.
- Обеспечение безопасности на наклонных выработках.
- Использование в ремонтных зонах и тупиковых участках.
|
Обозначение |
Масса, кг |

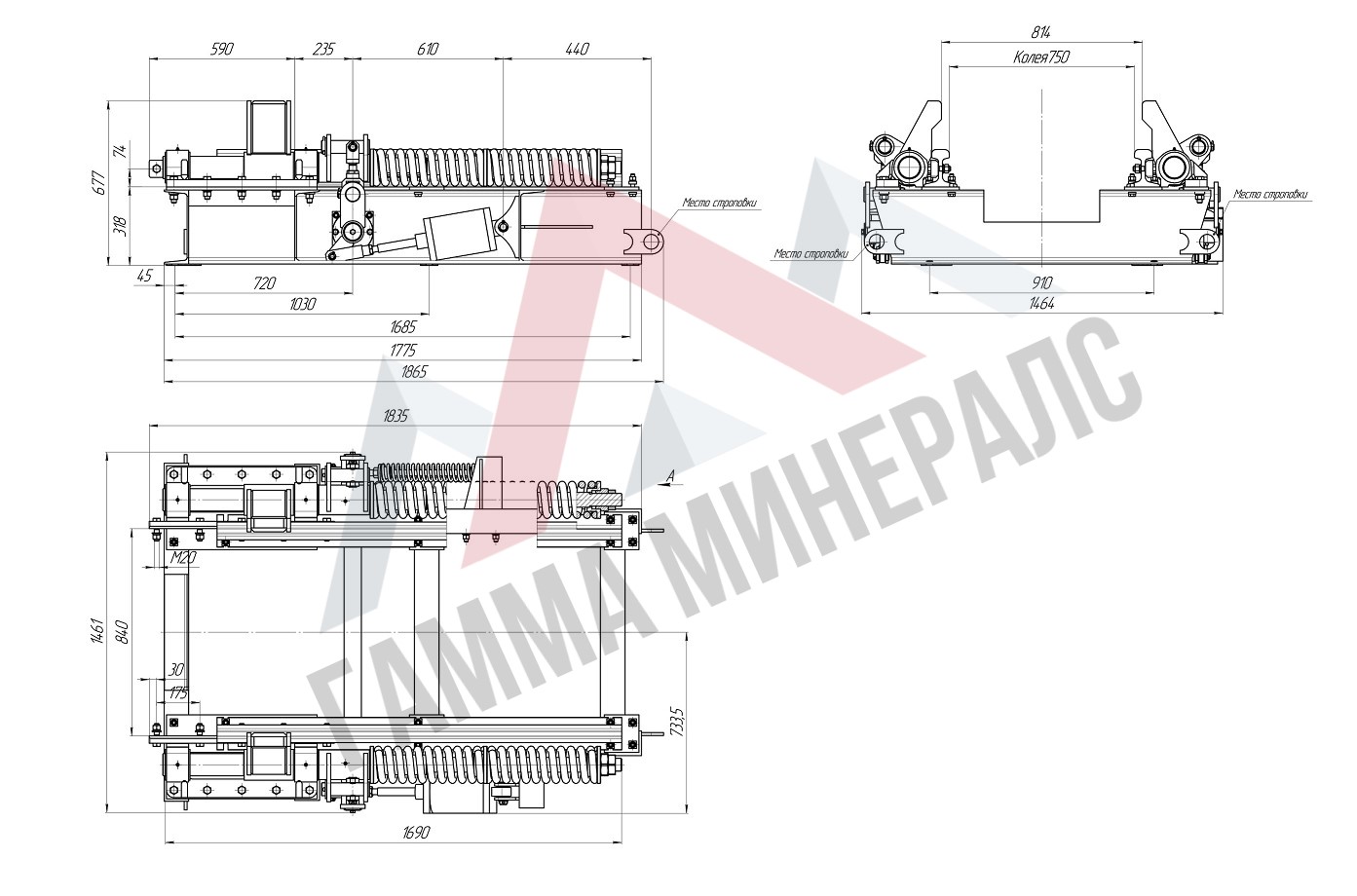

Размеры, мм |
Энергия стопорения Дж, не менее (кгс/м) |
Колея, мм |
Типоразмеры, обрабатываемых вагонеток |
||
|
B (ширина) |
L (длина) |
H (высота) |
|||||
|
СП200-6Э |
800 |
1655,1805/1290,1440 |
1510 |
613-615 |
2000 (200) |
600 |
ВГ 1,1-600; ВГ 1,3-600; ВГ 1,2-600; ВГ 1,3-600; ВГ 0,7-600; ВГ 1,4-600 |
|
СП200-6П |
655 |
||||||
|
СП200-6Г |
620 |
||||||
|
СП200-7,5Э |
815 |
750 |
ВО 0,8-750; ВГ 1,2-750 |
||||
|
СП200-7,5П |
660 |
||||||
|
СП200-7,5Г |
625 |
||||||
|
СП400-9Э |
830 |
1655,1805,1955/1290,1440,1440 |
1640 |
653-680 |
4000 (400) |
900 |
ВГ 2,5-900; ВД 3,3-900; ВГ 3,3-900; ВД 5,6-900; ВГ 2,0-900 |
|
СП400-9П |
685 |
||||||
|
СП400-9Г |
650 |
||||||
|
СП400-6Э |
810 |
600 |
ВБ 1,6-600; ВГ 2,2-600 |
||||
|
СП400-6П |
670 |
||||||
|
СП400-6Г |
635 |
||||||
|
СП400-7,5Э |
820 |
750 |
ВБ 1,6-750 |
||||
|
СП400-7,5П |
765 |
ВГ 2,0-750; ВГ 2,2-750 |
|||||
|
СП400-7,5Г |
640 |
||||||
|
СП800-6Э |
835 |
1655,1805,1955/1290,1440 -1470,1590 |
1755-2040 |
8000 (800) |
600 |
ВБ 2,5-600 |
|
|
СП800-6П |
690 |
||||||
|
СП800-6Г |
655 |
||||||
|
СП800-7,5Э |
845 |
750 |
ВБ 2,5-750; ВБ 4,0-750; ВГ 4,5-750 |
||||
|
СП800-7,5П |
700 |
||||||
|
СП800-7.5Г |
665 |
||||||
|
СП800-9Э |
850 |
900 |
ВГ 4,5-900 |
||||
|
СП800-9П |
705 |
||||||
|
СП800-9Г |
670 |
||||||
