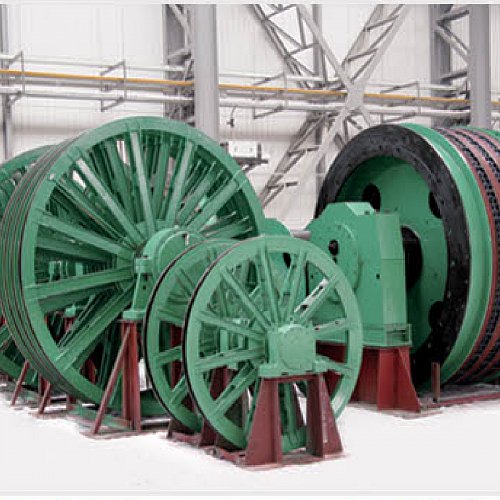

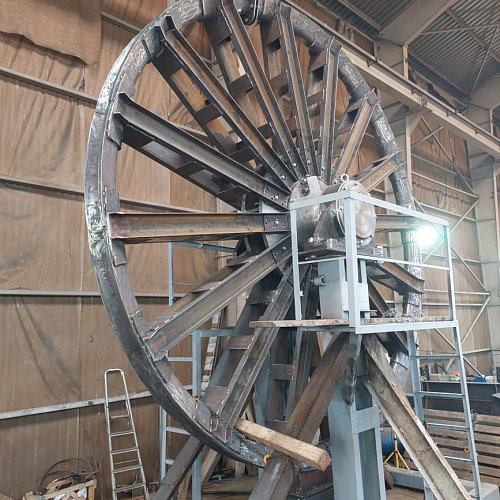

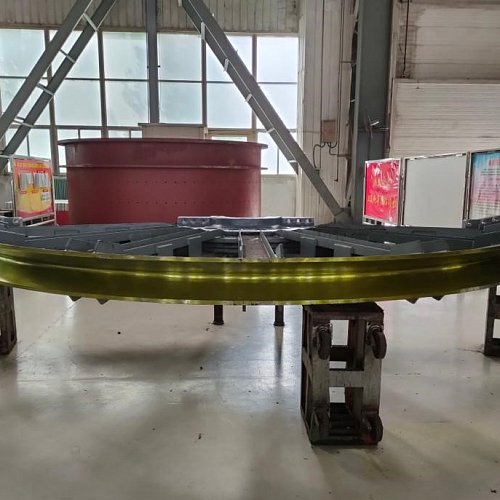

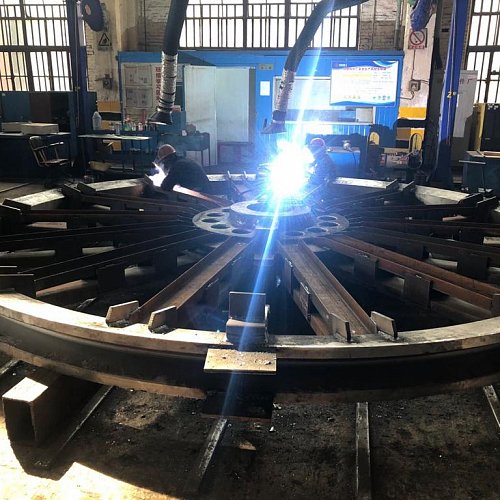

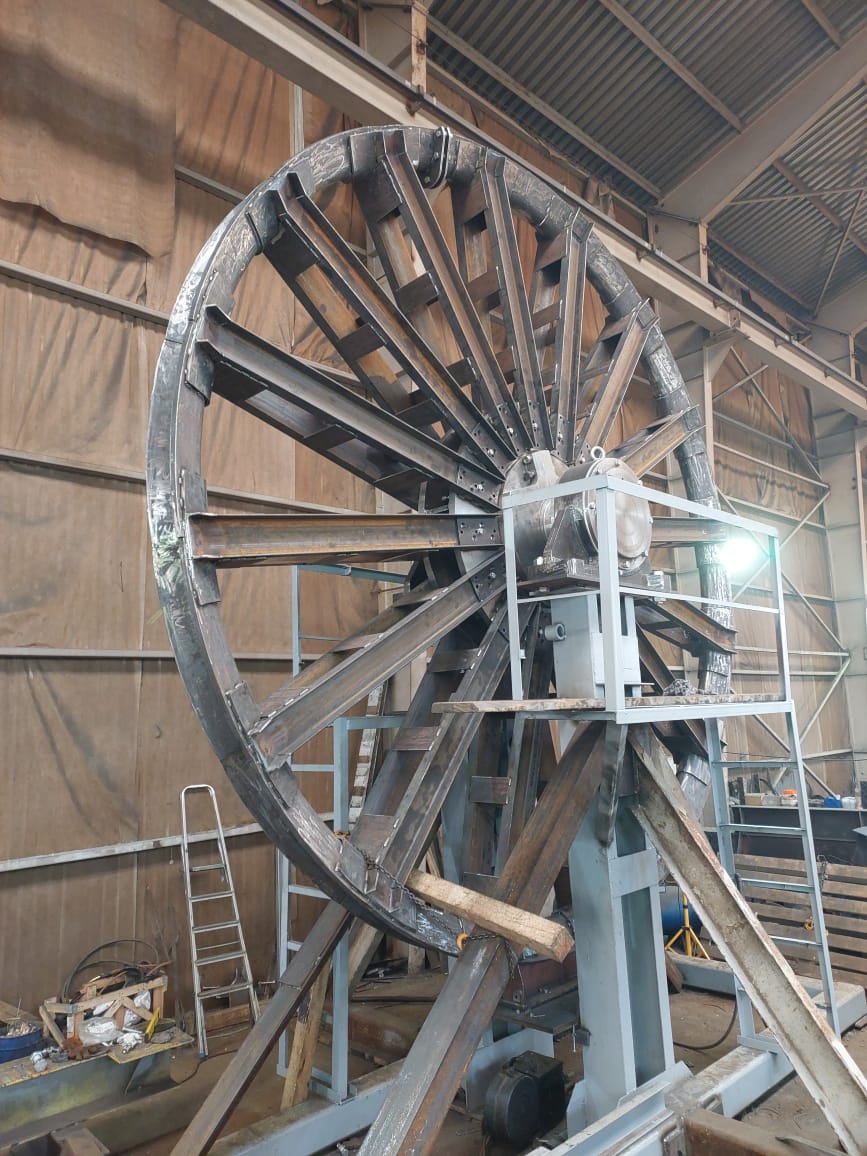

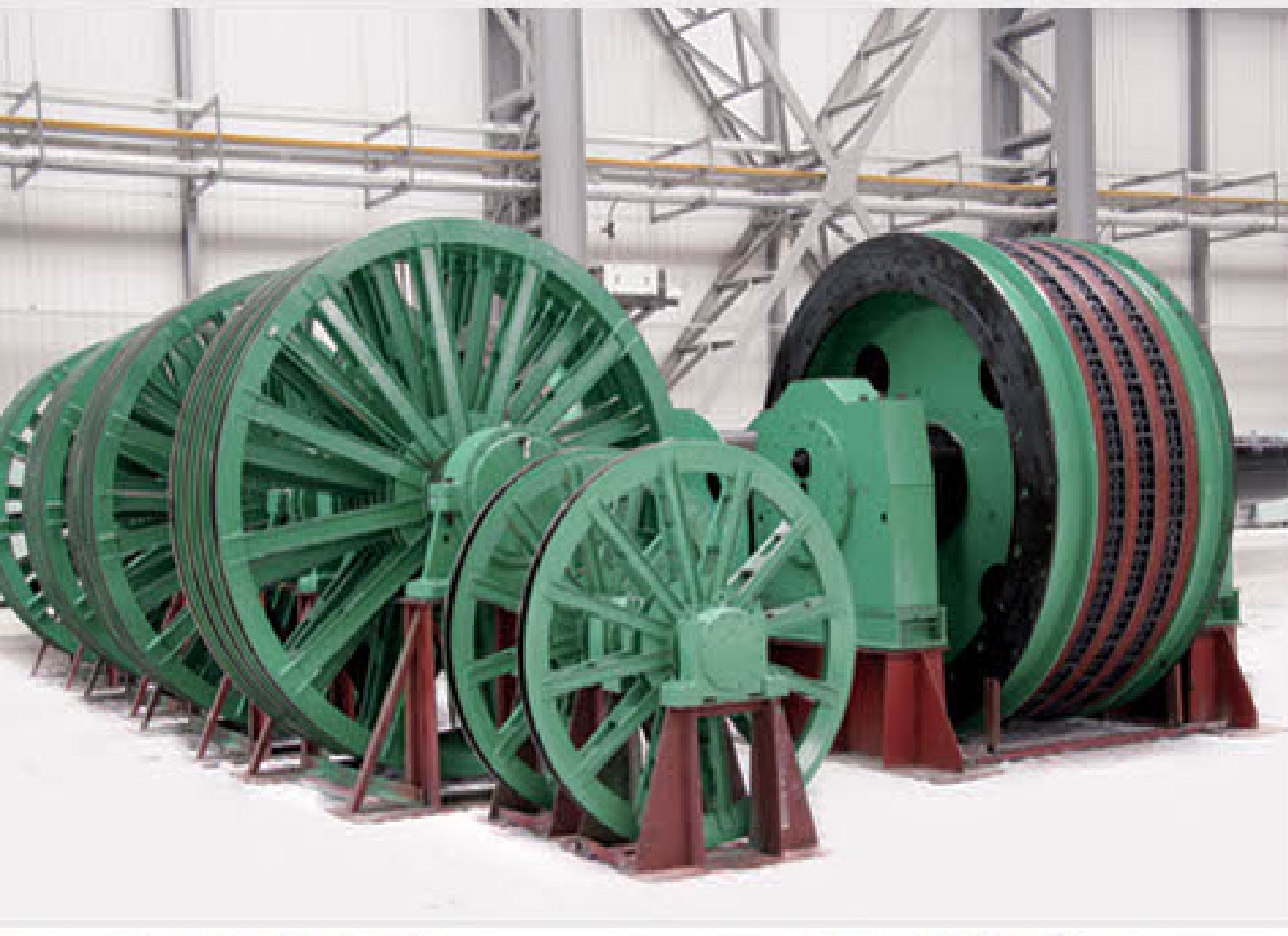

Шкивы копровые типа ШК, Ш предназначены для работы в составе комплекса подъемного горно-шахтного оборудования и обеспечивают поддержание и направление стального каната одноканатной или многоканатной подъемной установки вертикальных стволов шахт и рудников.

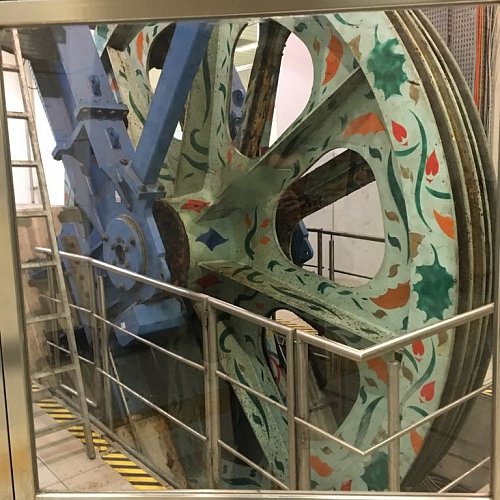

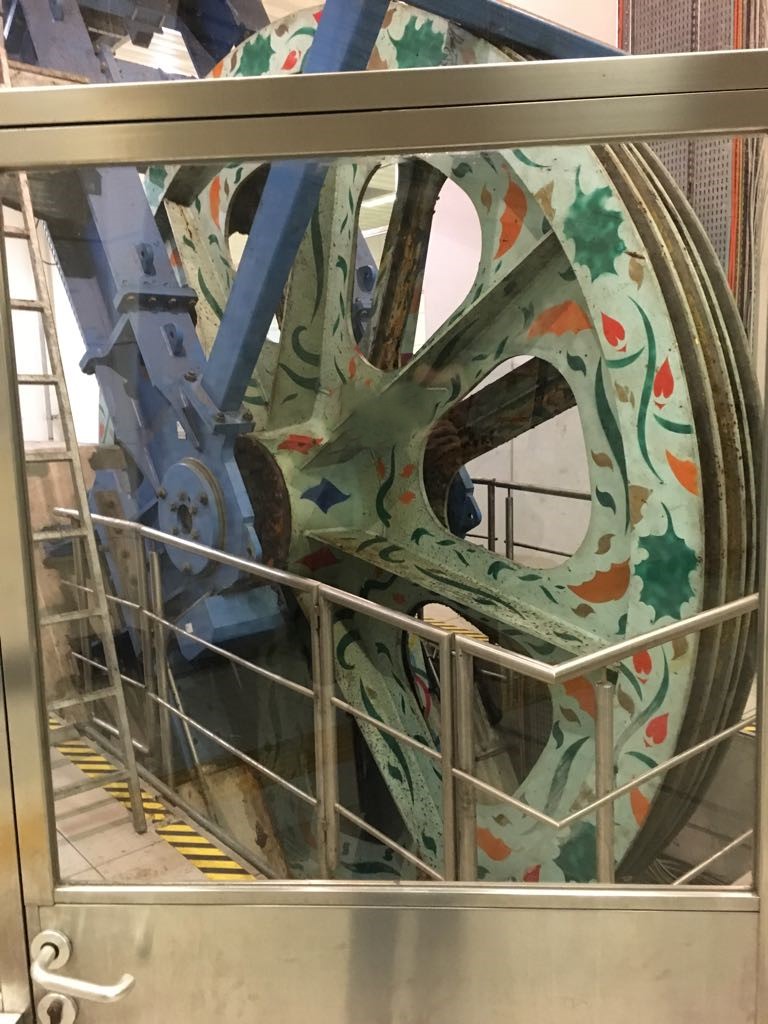

Шкивы устанавливаются на подшкивную площадку шахтного копра. Подъем/спуск подъемных сосудов производится подъемной машиной. Подъемный канат пропускается по ручью обода шкива и одним концом запанцировывается в барабан подъемной машины, а другим - в подвесное устройство подъемного сосуда.
При вращении барабана подъемной машины канат наматывается на него или сматывается. При поступательном движении каната сила трения между ручьем обода шкива и канатом обеспечивает вращение шкива и направленное перемещение подъемного сосуда по вертикальному стволу.

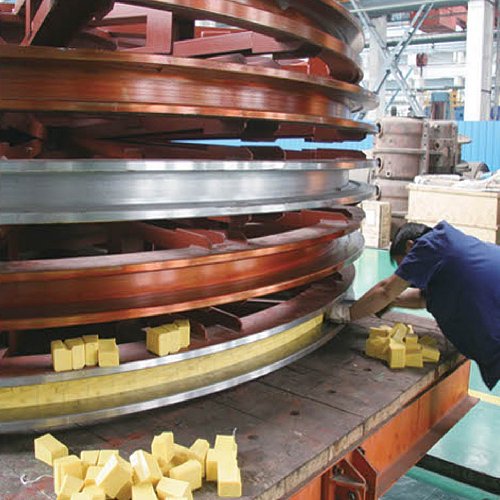

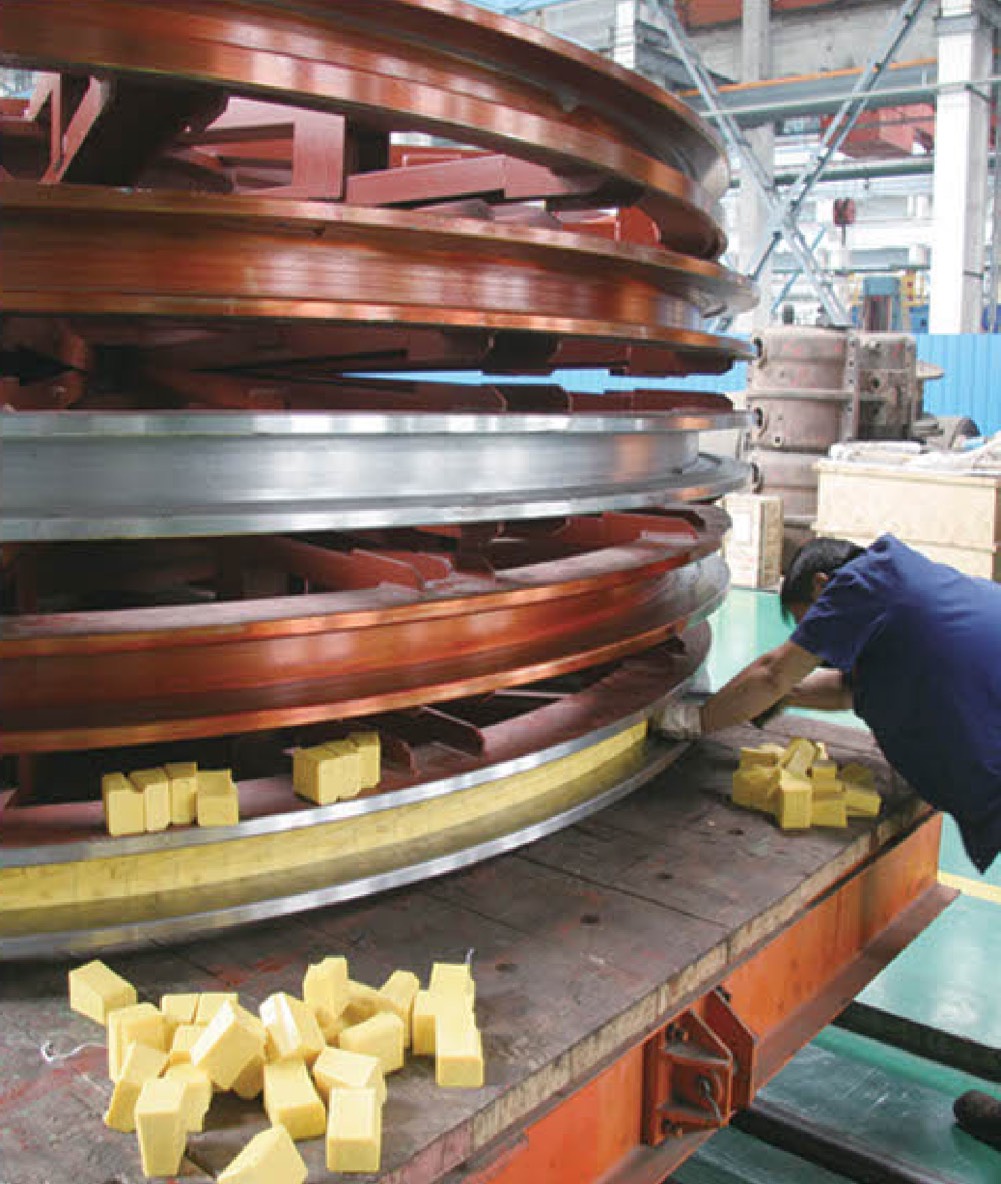

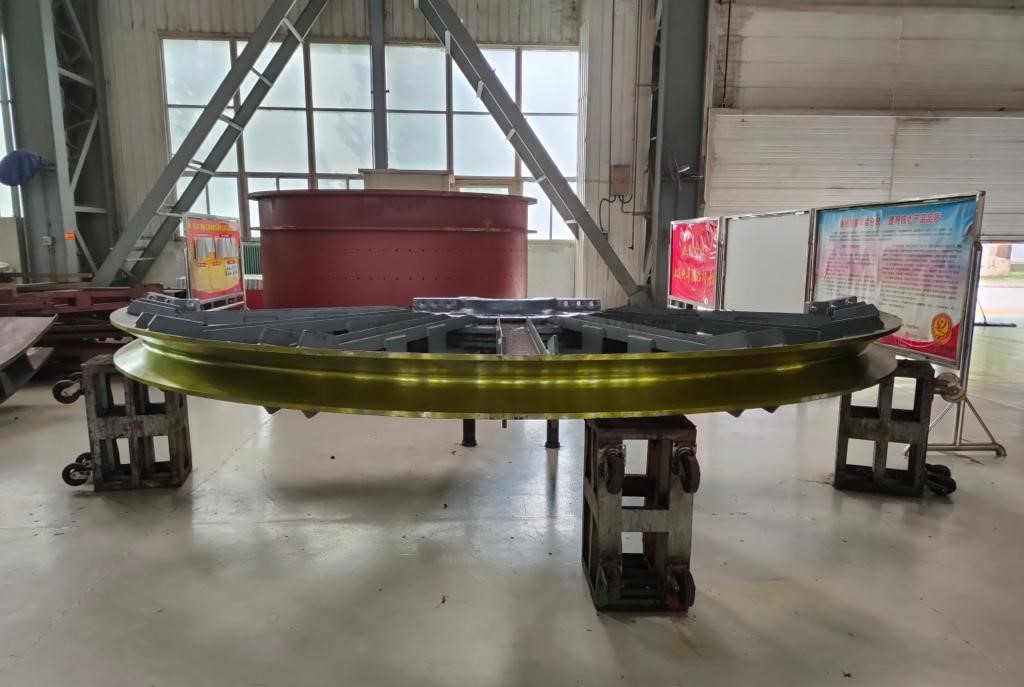

Для уменьшения износа канавки шкива и лучшего сцепления с канатом может быть дополнительно укомплектован футеровкой (ШКФ) которая проходит по ободу катания. Футеровка шкива выполняется с применением высококачественных полимерных соединений стойких к истиранию.
Применение:
- Направляющие системы для шахтных подъемных машин.
- Работа с клетями, скипами и другими подъемными сосудами.
- Эксплуатация в глубоких вертикальных и наклонных стволах.
|
Наименование, типоразмер |
Диаметр по канавке, мм |
Диаметр каната, мм |
Допустимая нагрузка |
Масса шкива, кг |
|
ШК-0,4 |
400 |
15,5-24,0 |
60 |
120 |
|
ШК-0,6 |
600 |
20,5-30 |
112 |
160 |
|
ШК-0,9 |
900 |
20,5-30 |
265 |
200 |
|
ШК-1,2 |
1200 |
60,5-45 |
425 |
1157 |
|
ШК- 1,3 |
1240 |
11,5-15 |
24 |
400 |
|
ШК-1,6 |
1590 |
16,5-20 |
54,5 |
850 |
|
ШК-2,0 |
1980 |
20-25 |
84,9 |
1300 |
|
ШК-2,5 |
2480 |
21-30,5 |
122,3 |
1900 |
|
ШК-3,0 |
2965 |
30-37,5 |
191,6 |
2800 |
|
Ш3 |
3000 |
37,5 |
408 |
2800 |
|
Ш4 |
4000 |
50 |
300 |
5108-5194 |
|
Ш5 |
5000 |
53 |
500 |
6620 |
|
Ш6А |
6000 |
60 |
700 |
9155 |
|
Н336-1 |
6000 |
62 |
500 |
11128 |
|
Н336-2 |
6000 |
65 |
700 |
15910 |
|
ШКФ-3,0 |
3000 |
37,5 |
1270 |
2800 |
|
ШКФ-4,0 |
4000 |
50,5 |
1575 |
4390 |
|
ШКФ-5,0 |
5000 |
53,5 |
1885 |
6000 |
|
ШКФ-6,0 |
6000 |
60,5 |
2550 |
8700 |
