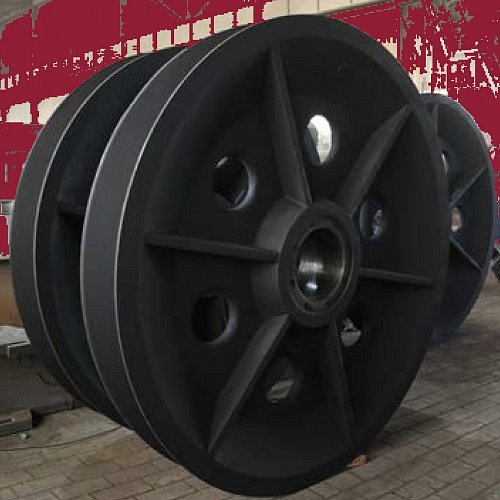

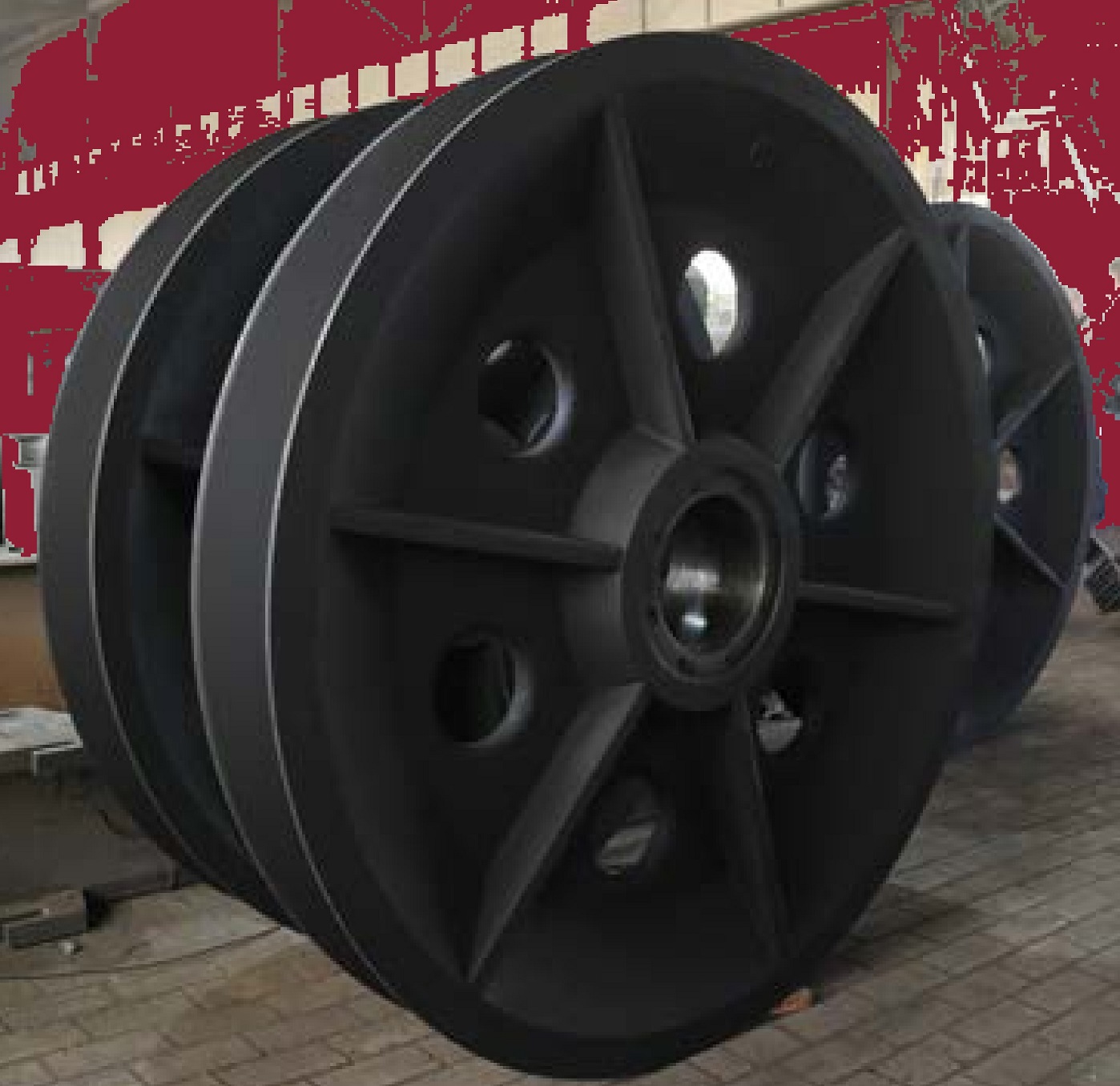

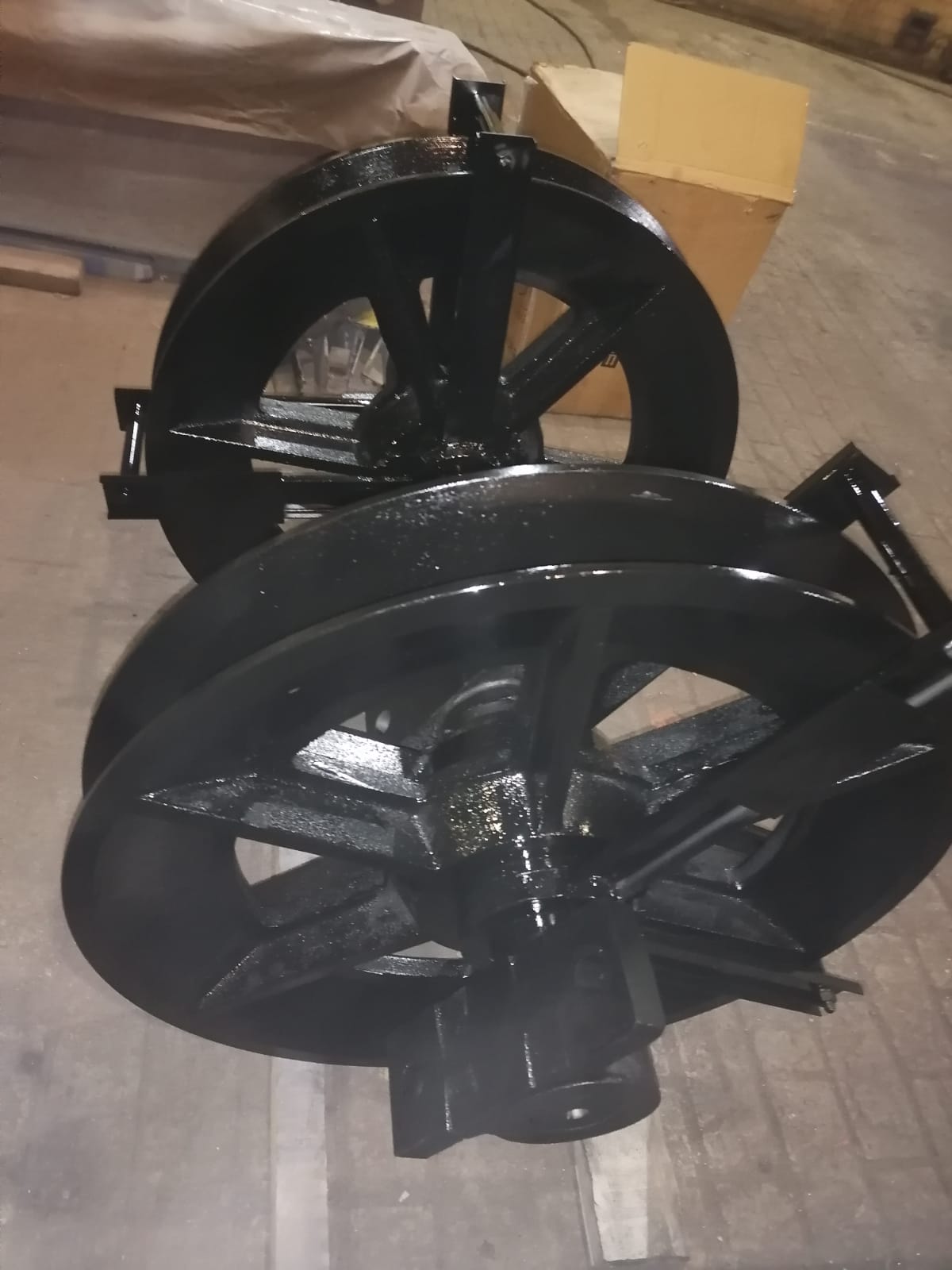

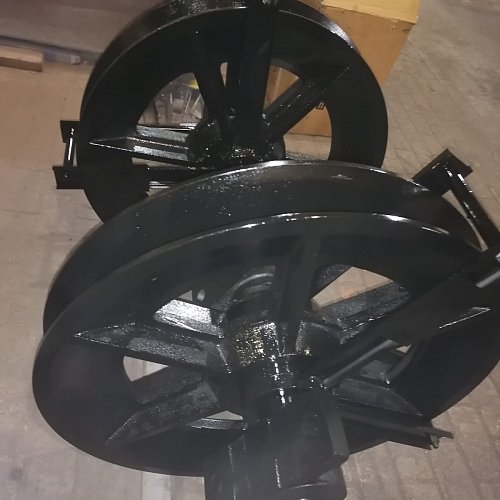

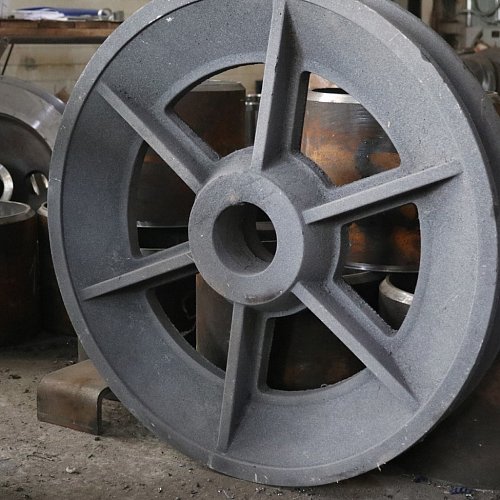

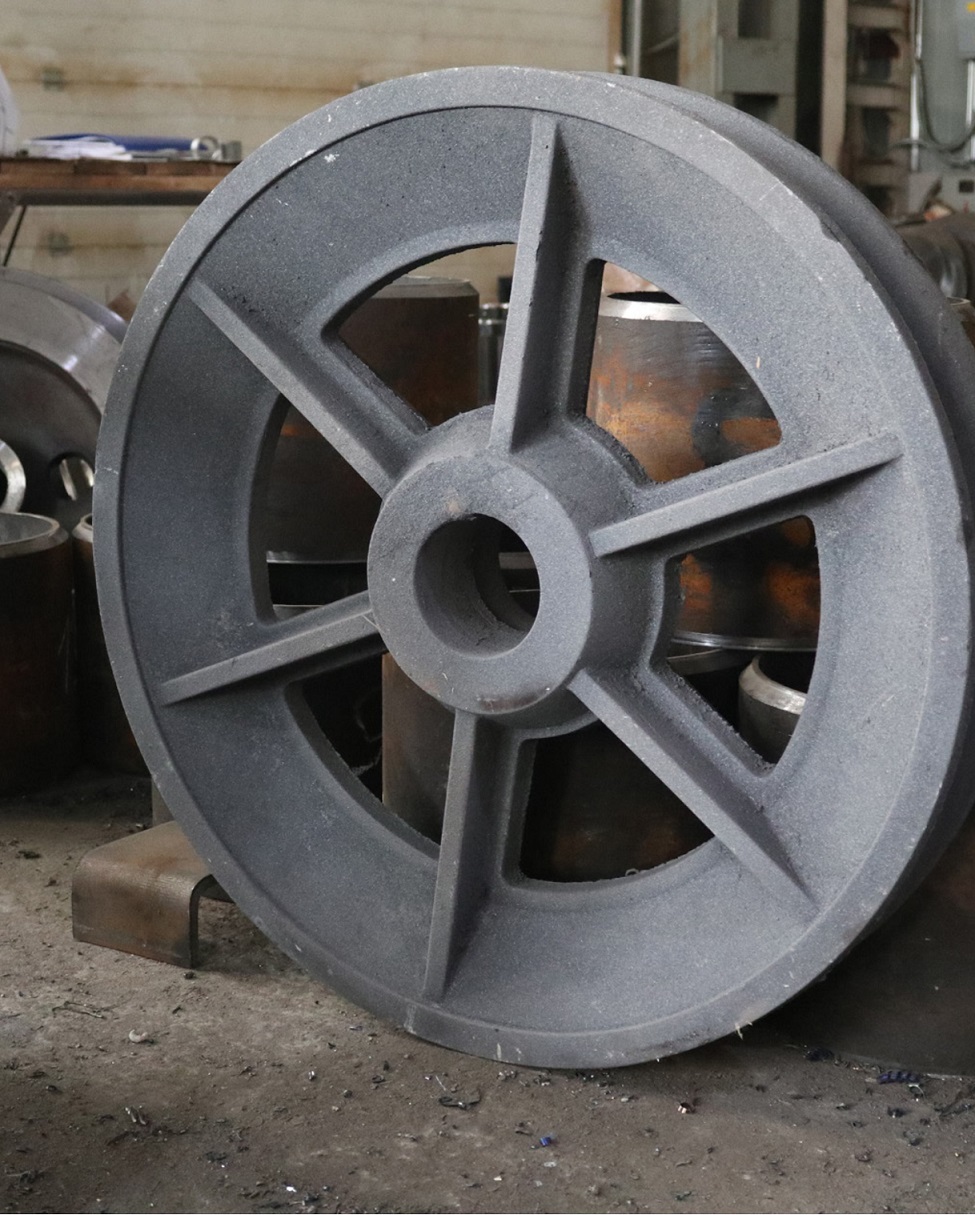

Шкивы копровые проходческие типа ШКН, ШКП предназначены для поддержания и направления стальных канатов при выполнении спуска или подъема рабочего оснащения, для подвешивания проходческого оборудования. В зависимости от проектных решений могут устанавливаться одинарные или спаренные шкивы. Шкивы изготавливаются с диаметром навивки от 400 до 1200 мм для канатов диаметром от 17,5 до 60,5 мм.
Для навески проходческого оборудования применяют шкивы с неподвижной осью типа ШКН, для подъемных установок – с подвижной осью типа ШКП.
|
Типоразмер |
Диаметр навивки, мм |
Диаметр каната, мм |
Допустимая нагрузка на канат, включая его массу, кН |
Масса шкива, кг |
|
ШКН-0,4-20-5,6 |
400 |
20 |
56 |
65 |
|
ШКН-0,6-25-7,5 |
600 |
25 |
75 |
115 |
|
ШКН-0,6-31-11,2 |
600 |
31 |
112 |
150 |
|
ШКН-0,9-25,5-9,5 |
900 |
25,5 |
95 |
250 |
|
ШКН-0,9-43,5-22,4 |
900 |
43,5 |
224 |
450 |
|
ШКН-0,9-43,5-26,5 |
900 |
43,5 |
265 |
610 |
|
ШКН-1,2-31,5-15,0 |
1200 |
31,5 |
150 |
520 |
|
ШКН-1,2-60,5-35,5 |
1200 |
60,5 |
355 |
835 |
|
ШКН-1,2-60,5-42,5 |
1200 |
60,5 |
425 |
820 |
|
Типоразмер |
Диаметр навивки, мм |
Диаметр каната, мм |
Допустимая нагрузка на канат, включая его массу, кН |
Масса шкива, кг |
|
ШКП-0,4-20-60 |
400 |
17,5-20 |
60 |
120 |
|
ШКП-0,6-30-130 |
600 |
20,5-30 |
130 |
160 |
|
ШКП-0,9-45-325 |
900 |
25,5-45 |
325 |
200 |
|
ШКП-1,2-60-580 |
1200 |
45,5-60 |
580 |
400 |
|
Типоразмер |
Диаметр навивки, мм |
Диаметр каната, мм |
Допустимая нагрузка на канат, включая его массу, кН |
Масса шкива, кг |
|
ЧУ 09.00.000 |
500 |
18-25 |
200 |
150 |
|
ЧУ 09.00.001 |
630 |
21,5-31,5 |
250 |
250 |
|
ЧУ 09.00.002 |
710 |
22-35,5 |
320 |
340 |
|
ЧУ 09.00.003 |
800 |
36-40 |
400 |
520 |
|
ЧУ 09.00.004 |
900 |
41-45 |
500 |
610 |
|
ЧУ 09.00.005 |
1000 |
46-50 |
600 |
760 |
|
ЧУ 09.00.006 |
1120 |
51-56 |
700 |
990 |
|
ЧУ 09.00.007 |
1320 |
57-66 |
900 |
1527 |
