Стволовая погрузочная машина типа КС-2У/40 (СПМ-2У/40) предназначена для механизации процесса погрузки взорванной породы в подъемные сосуды при проходке вертикальных стволов.
В стволах Ø 5,5;6,0 и 6,5 м применяется машина КС-2У/40.

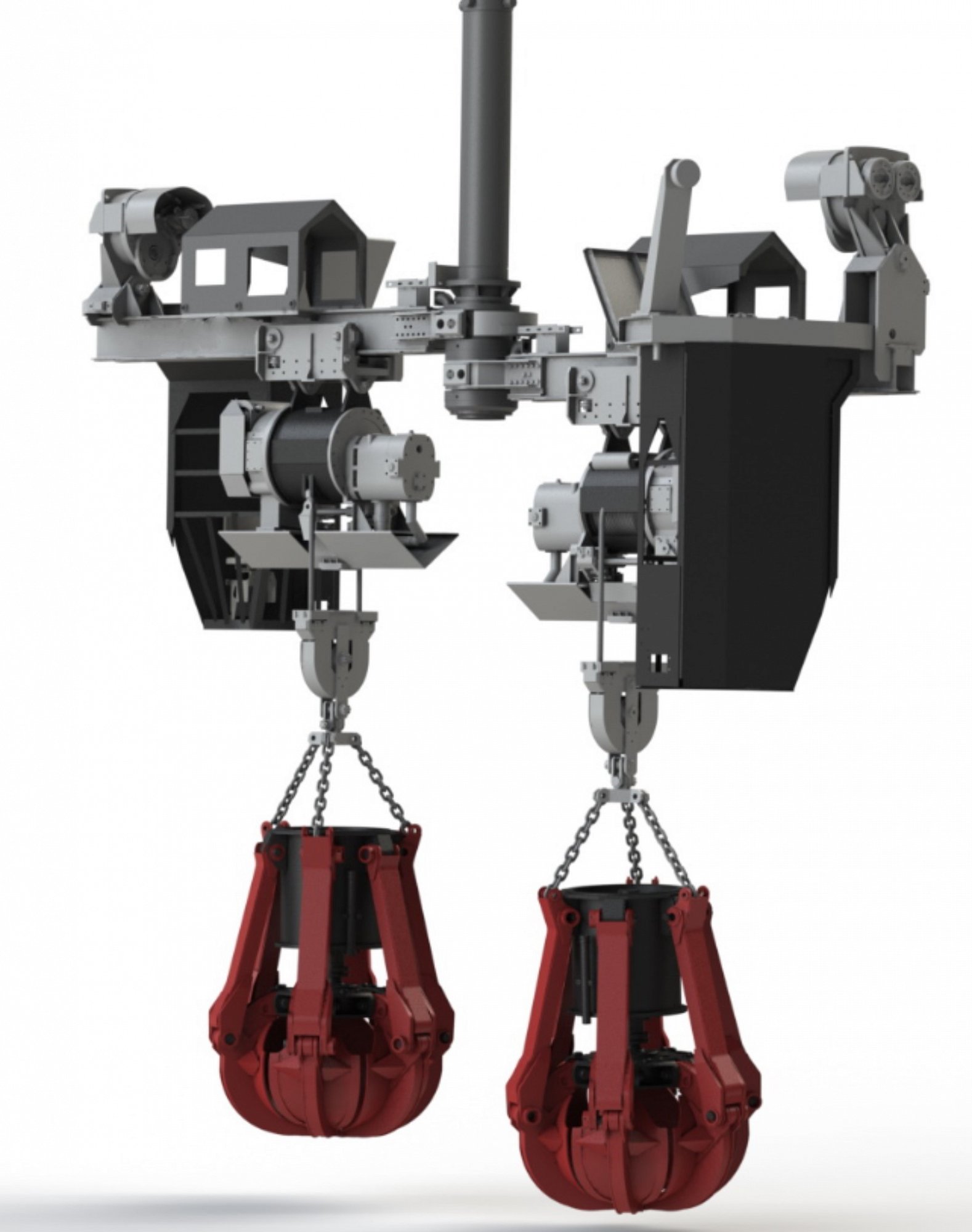

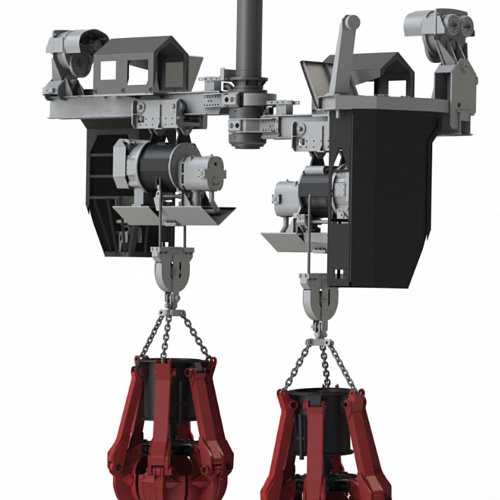

В стволах Ø 7,0;7,5 и 8,0 м применяется машина 2КС-2У/40 с двумя грейферами.
Машины используются в сочетании с различными комплексами проходческого оборудования, применяемыми при проходке стволов буровзрывным способом. Глубина стволов, проходимых машинами, не ограничена, так как они подвешиваются непосредственно к проходческому полку.
|
Наименование параметров |
Ед. изм |
Нормативы |
|
|
СПМ-2У/40 |
2СПМ-2У/40 |
||
|
Диаметр ствола в свету |
м |
5,5; 6,0; 6,5 |
7,0; 7,5; 8,0 |
|
Количество грейферов |
шт |
1 |
2 |
|
Количество комплектов механизмов вождения и управления грейферами |
шт |
1 |
2 |
|
Ёмкость грейфера |
м3 |
0,65 |
0,65 |
|
Машинная производительность по уборке взорванной породы |
м3/мин |
1,2 |
2,1 |
|
Общая установленная мощность |
л.с. |
70 |
110 |
|
Время цикла одного черпания и разгрузки |
сек. |
25 |
30 |
|
Управление механизмами |
|
дистанционное |
дистанционное |
|
Ограничение спуска и подъема грейфера |
|
автоматическое |
автоматическое |
|
Вес машины (без учета гидрораспора) |
кг |
9 800 |
19 500 |
|
Высота комплекта от плоскости прилегания монорельса к полку до низа максимально поднятого грейфера |
мм |
7 000 |
7 360 |
|
Установленная мощность электродвигателей |
кВт |
320 |
630 |
