Наименование параметров, ед. измерения |
Значение (норма) |
||||||
|
БПСМ-0,75 |
БПСМ-1,0 |
БПСМ-1,5 |
БПСМ-2,0 |
БПСМ-3,0 |
БПСМ-4,5 |
БПСМ-5,0 |
|
|

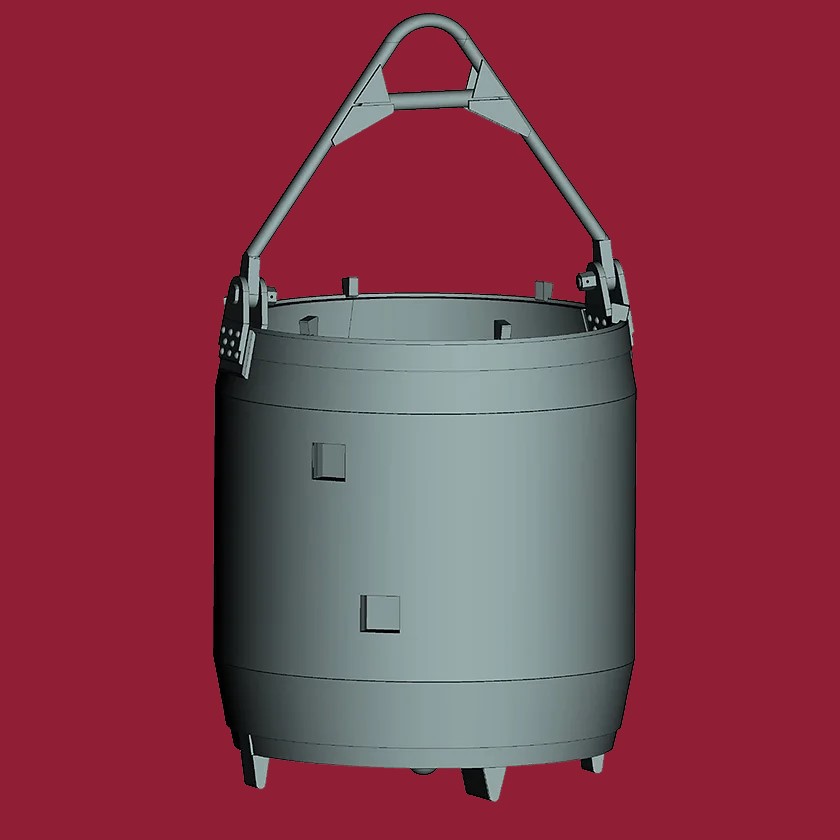

Бадья проходческая |
|||||||
|
Вместимость бадьи, м3 |
0,75 |
1 |
1,5 |
2 |
3 |
4,5 |
5 |
|
Грузоподъемность бадьи, кг |
1 500 |
2 000 |
3 000 |
4 000 |
6 000 |
9 000 |
10 000 |
|
Наружный диаметр бадьи, мм |
950 |
1150 |
1300 |
1400 |
1600 |
1700 |
2050 |
|
Масса бадьи, кг |
280 |
350 |
630 |
750 |
1050 |
1690 |
1800 |
|
Рамка направляющая |
|||||||
|
Расстояние между осями направляющих канатов, мм |
1250 |
1450 |
1600 |
1700 |
1900 |
2350 |
2350 |
|
Расстояние между стойками, мм |
1050 |
1250 |
1370 |
1470 |
1670 |
2150 |
2120 |
|
Габариты, мм |
|
|
|
|
|
|
|
|
Высота |
3123 |
3115 |
3529 |
4070 |
3700 |
4740 |
4536 |
|
Ширина |
1335 |
1535 |
1690 |
1790 |
1990 |
2456 |
2456 |
|
Масса, кг |
500 |
450 |
650 |
680 |
760 |
985 |
1008 |
|
Ляда разгрузочная |
|||||||
|
Габариты , мм |
|
|
|
|
|
|
|
|
Высота |
2555 |
3680 |
3145 |
3122 |
3100 |
4030 |
3840 |
|
Ширина |
1675 |
1947 |
2245 |
2254 |
2420 |
2780 |
2800 |
|
Масса, кг |
700 |
800 |
1150 |
1600 |
1820 |
3000 |
3000 |
|
Лебедка типа ЛОЛ |
|||||||
|
Тяговое усилие лебедки, кН, не менее |
11 |
32 |
|||||
|
Скорость каната лебедки, м/с, не менее |
0,25 |
||||||
|
Масса лебедки, кг |
550 |
||||||
|
Масса комплекса, кг |
2430 |
2630 |
3520 |
4420 |
5420 |
7000 |
7750 |
|
Масса комплекта поставки, кг, не более |
2500 |
2700 |
3450 |
4300 |
5300 |
7100 |
7850 |
Технические характеристики бадьи проходческой для бетона БПСМ(Б)
вместимость 2,3 м3
Бадья предназначена для доставки бетонной смеси или раствора для тампонажа в составе комплекса БПСМ к проходческому или тампонажному полку при проходке вертикальных стволов шахт.
|
Наименование параметров, ед. измерения |
Значение (норма) |
|
Вместимость, м3 |
2,3 |
|
Грузоподъемность, кг |
6 500 |
|
Основные размеры, мм: |
|
|
наружный диаметр корпуса |
1570 |
|
высота корпуса |
1940 |
|
диаметр (по основанию) |
1802 |
|
высота с дужкой |
3826 |
|
Масса, кг, не более |
1380 |
